盘扣承插式脚手架的组成构件有哪些?

文章来源:本站阅读量:47次编辑人:管理员发布时间:2018/12/24 0:00:00

       盘扣承插式脚手架跟传统脚手架最大的不同在于它的结构和连接方式不同,传统脚手架需要扣件才能将每根架子管连接起来,盘扣架则不需要,所以它的组成构件也跟传统脚手架有些差别,今天我们一起来了解下盘扣承插式脚手架的组成构件有哪些?

      盘扣承插式脚手架属于新型承插式脚手架,它的组成构件有横杆、立杆、斜拉杆、顶托、平托、安全爬梯、挂钩跳板。下面我们将一一介绍,一起来了解一下吧。

      1.横杆

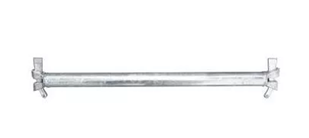

盘扣承插式脚手架横杆





      横杆:盘扣承插式脚手架横杆材质一般采用Q235B,长度可做成0.6M、0.9M、1.2M、1.5M和2.1M,壁厚2.75MM。由插头、楔形销和钢管组成,横杆可以扣接在立杆圆盘上。

      2.立杆

      立杆:立杆是盘扣承插式脚手架的主要支撑部件,材质一般采用Q345B,最长可做成3M,国内通常做成2M居多,壁厚3.25MM。直径48和60MM的钢管上每隔0.5M焊有可扣接8个方向接头的圆形连接盘,立杆一端焊有连接套筒或者内部连接棒,用以垂直方向的立杆接高。

      3.斜拉杆
      斜拉杆:盘扣承插式脚手架材质一般采用Q195B,壁厚为2.75MM,斜杆分为竖向斜杆和横向斜杆,是保证架体结构稳定的杆件,钢管两端设有扣接头,其长度由架体间距和步距决定。

      4.顶托

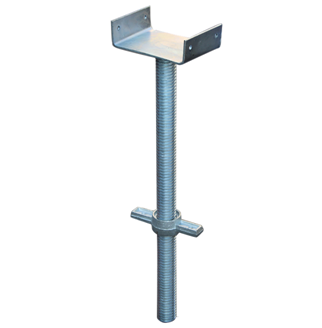

盘扣承插式脚手架顶托




      可调顶托(U托):材质一般采用Q235B,外直径48系列的外直径为38MM,60系列的外直径为48MM,长度可做成500MM和600MM,盘扣承插式脚手架48系列壁厚为5MM,盘扣承插式脚手架60系列壁厚为6.5MM。安装在立杆顶托承接龙骨并调节支撑脚手架高度的托座。

      5.平托
      可调底座(平托):材质一般采用Q235B,外直径48系列的外直径为38MM,60系列的外直径为48MM,长度可做成500MM和600MM,盘扣承插式脚手架48系列壁厚为5MM,盘扣承插式脚手架60系列壁厚为6.5MM。安装在架体底端调节立杆高度的底座(分为空心底座和实心底座两大类),需要注意的是为保证施工人员人身安全,安装时距离地面一般不超过30CM。

      6.安全爬梯

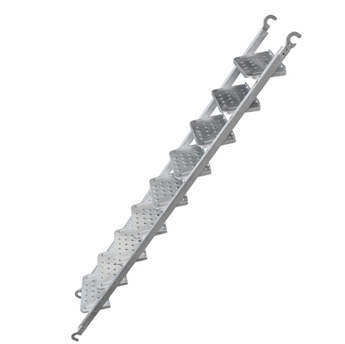

盘扣承插式脚手架安全爬梯




      安全爬梯:盘扣承插式脚手架由6-9个钢踏板和梯梁共同组成,垂直高度一般为1.5M。

      7.挂钩踏板
      挂钩踏板:厚1.5MM,预镀锌带钢冲孔卷压焊接成型,两端焊有钩子,底部焊接梯形撑,强度大,重量轻,一般一个安全爬梯通常由6—9个钢踏板组成。
      以上就是盘扣承插式脚手架的组成构件介绍,相信大家应该都有所了解了吧,如需了解盘扣承插式脚手架更多相关信息或者具体价格,欢迎拨打咨询热线或者在线咨询。
