承插型盘扣式脚手架怎么组成的?

文章来源:http://www.adtogroup.cn/阅读量:999次编辑人:管理员发布时间:2022/8/16 0:00:00

承插型盘扣式脚手架属于新型承插式脚手架,它的组成构件有横杆、立杆、斜拉杆、顶托、平托、安全爬梯、挂钩跳板。下面我们来介绍承插型盘扣式脚手架怎么组成的。


1、横杆:承插型盘扣式脚手架横杆材质一般采用Q235B,长度可做成0.6M、0.9M、1.2M、1.5M和2.1M,壁厚2.75MM。由插头、楔形销和钢管组成,横杆可以扣接在立杆圆盘上。


2、立杆:立杆是承插型盘扣式脚手架的主要支撑部件,材质一般采用Q345B,最长可做成3M,国内通常做成2M居多,壁厚3.25MM。直径48和60MM的钢管上每隔0.5M焊有可扣接8个方向接头的圆形连接盘,立杆一端焊有连接套筒或者内部连接棒,用以垂直方向的立杆接高。


3、斜拉杆:承插型盘扣式脚手架材质一般采用Q195B,壁厚为2.75MM,斜杆分为竖向斜杆和横向斜杆,是保证架体结构稳定的杆件,钢管两端设有扣接头,其长度由架体间距和步距决定。


需要了解的钢跳板安全知识


4、可调顶托(U托):材质一般采用Q235B,外直径48系列的外直径为38MM,60系列的外直径为48MM,长度可做成500MM和600MM,承插型盘扣式脚手架48系列壁厚为5MM,承插型盘扣式脚手架60系列壁厚为6.5MM。安装在立杆顶托承接龙骨并调节支撑脚手架高度的托座。


5、可调底座(平托):材质一般采用Q235B,外直径48系列的外直径为38MM,60系列的外直径为48MM,长度可做成500MM和600MM,承插型盘扣式脚手架48系列壁厚为5MM,承插型盘扣式脚手架60系列壁厚为6.5MM。安装在架体底端调节立杆高度的底座(分为空心底座和实心底座两大类),需要注意的是为保证施工人员人身安全,安装时距离地面一般不超过30CM。


6、安全爬梯:承插型盘扣式脚手架由6-9个钢踏板和梯梁共同组成,垂直高度一般为1.5M。

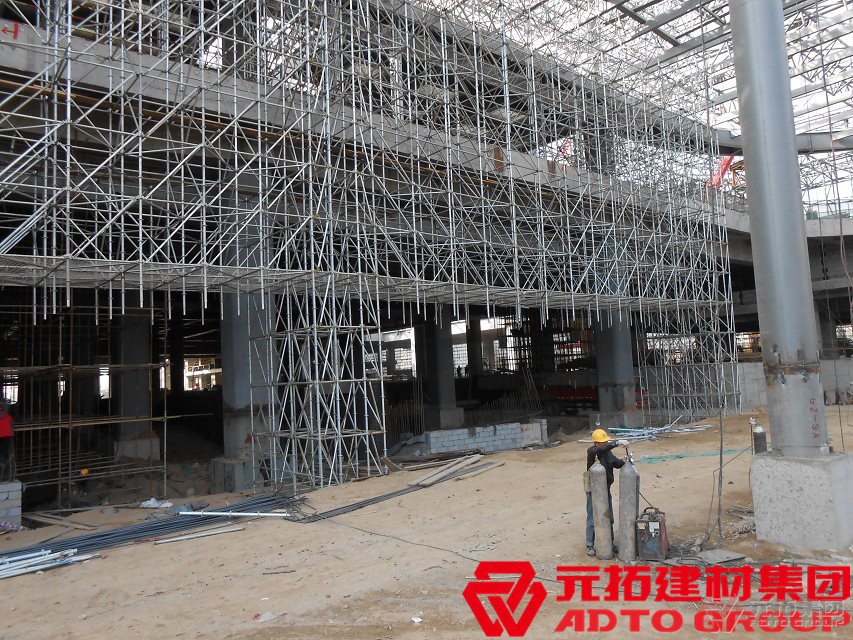

7、挂钩踏板:厚1.5MM,预镀锌带钢冲孔卷压焊接成型,两端焊有钩子,底部焊接梯形撑,强度大,重量轻,一般一个安全爬梯通常由6—9个钢踏板组成。 承插型盘扣式脚手架市场规模越来越大,逐步进入了人们的视野。由于其具有安全、美观、省材料、工效高、施工速度快等特点,逐步得到了施工单位一致认可,并将盘扣式脚手架作为重点产品进行推广使用。尤其是在高支模等危险性较大的模架支撑领域,应用最为广泛。同时,模架设计,施工一体化专业承包的公司也相继出现。


更多承插型盘扣式脚手架相关内容,推荐阅读《盘扣承插式脚手架的组成构件有哪些?》。
