脚手架钢跳板质量检验规范

文章来源:本站阅读量:1414次编辑人:管理员发布时间:2014/11/12 15:29:49

从八十年代开始,国家建设工程开始执行以钢代木,竹制脚手板与木制脚手板开始逐步被钢跳板所取代,现行钢跳板的标准,是前冶金工业部颁布的YBJ211-1988。

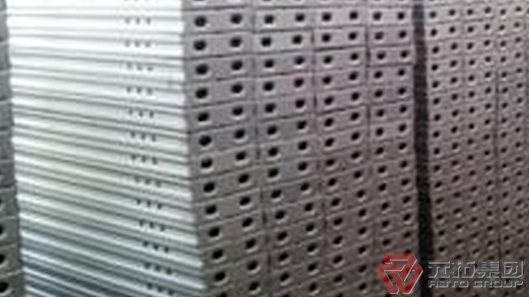

脚手架钢跳板质量检验规范

1.热镀锌钢跳板的外形尺寸长度不受限制,一般宽度为240mm、250mm,高度分别为65mm、50mm。钢跳板外形尺寸允许误差:长度不宜超过+3mm,宽

2. 钢跳板折边弯角宜保持90°,偏差不宜超过°。

3. 钢跳板的板面应平整,板面挠曲度不宜超过5.0mm.板面上的采用稳定性最好的三角形状的凹槽,相比第三代热镀锌的梯形凹槽设计更为科学,更加抗压稳固。

4. 钢跳板四角翘起偏差:把钢跳板放在标准平面上,板四角中的任意角翘起,不宜超过5.0mm。

5. 钢跳板折边处的内圆弧半径应小于4.0mm。

6. 钢跳板的板边等毛刺必须锉平。

7. 钢跳板反面每隔500~700mm嵌入一道卡槽式加劲肋板。钢跳板的加劲肋间距误差不应超过,端头板尺寸误差不宜超过。

8. 焊接要求:端头板采用满焊,加劲肋采用断焊,其焊缝不应小于2.0mm,焊缝宽度不应小于2.0mm。加劲肋间断焊每条焊缝长度应不小于10mm,焊缝不应少于10条。加劲肋板采用点焊方式,焊点长度≥15毫米,焊点≥6个,焊缝高度≥2mm。端头板头的焊接应≥7个焊点,特别是两侧的加强焊接,焊缝高度为技术要求3mm。

9. 钢跳板表面应除油除锈,再做除锈处理,要求涂底漆一度,面漆一度,每度漆膜厚度应不小于25μm。

10.钢跳板应表上制造年、月、生产厂名及钢跳板编号等,包装出厂。

11.每批次的热镀锌钢板进厂须出具材质报告,或由检测机构出具检测报告。

12. 由质检人员用目测进行检验外观和焊接要求。

13. 质检人员使用钢卷尺、游标卡尺进行测量外形尺寸。

14. 质检人员使用水平仪进行检测板面挠曲度。
