盘扣式脚手架配件构造

文章来源:本站阅读量:3639次编辑人:管理员发布时间:2015/10/30 16:34:48

元拓牌盘扣式脚手架配件主要分为：立杆、斜拉杆、起始杆、三脚架、圆盘、楔性销、斜拉头、横杆头、可调底座、踏步梯及扶手、挂钩踏板。以下是盘扣式脚手架配件构造用处：

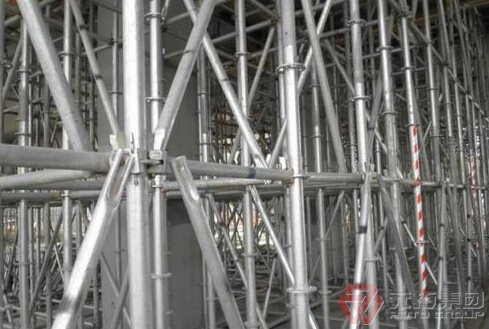

产品图

立杆：通常采用Q345材质的φ60×3.2、φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，每0.5米焊一个圆盘，一端头有连接棒。

横杆：通常采用Q235材质的φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，两端焊横杆头。

斜拉杆：通常采用Q235材质的φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，两端焊接斜拉头。

起始杆：上焊有圆盘，连接可调底座与立杆。三脚架：用于外延平台支撑，用于脚手架系统。

圆盘：一般为10mm厚，材质为Q235B钢板。

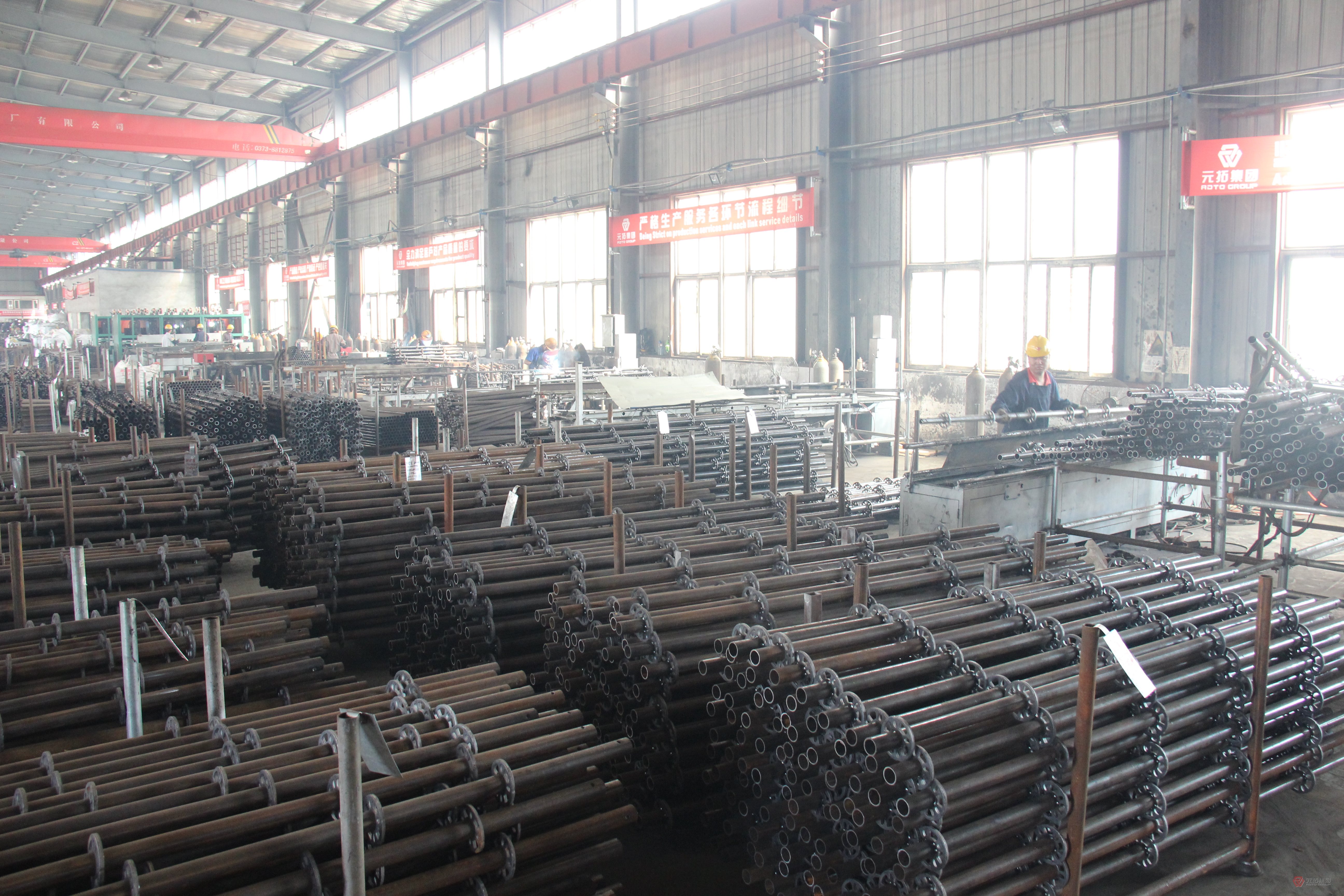

工厂车间生产图

楔性销：用于锁定横杆头、斜拉头与圆盘。

斜拉头：用楔形销卡于圆盘大孔上。

横杆头：用楔形销卡于圆盘小孔上。

可调底座：用于调节垂直高度。

踏步梯及扶手：用于连接上下层，便于工人作业行走，扶手起安全作用，主要使用于盘扣式脚手架系统。

挂钩踏板：独特的挂钩设计，与钢管实现无缝隙连接，承载强，能够防滑排水确保施工安全。
