门式脚手架监控安全要点及知识

文章来源:本站阅读量:2750次编辑人:管理员发布时间:2016/5/23 15:37:01

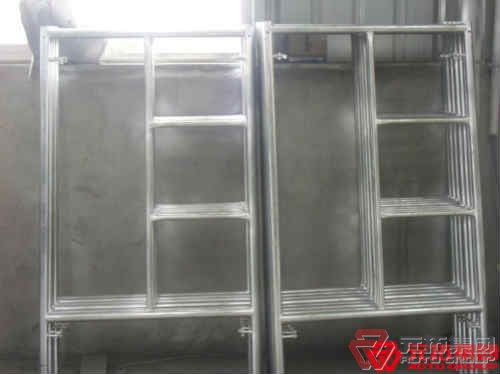

门式脚手架也称门式钢管脚手架，门式脚手架使用首先组成基本单元，其主要部件包括门式框架、交叉支撑和水平梁架等，门架立杆的竖直方向采用连接棒和锁臂接高，纵向使用交叉支撑连接门架立杆，在架顶水平面使用挂扣式脚手板或水平梁架。这些基本组合单元相互连接，逐层叠高，左右伸展，再设置水平加固件、剪刀撑及连墙杆等，便构成整体门式脚手架。

（一）施工方案

1.门架的选型应根据建筑物的形状、高度和作业条件确定，并绘制搭设构造及节点详图。

2.脚手架搭设高度一般限定在45m以下。高度在20m以下，可同时四层作业；高度在35m以下可同时三层作业；高度在45m以下可同时两层作业。当降低施工荷载并缩小连墙杆的间距后，脚手架搭设高度可增至到60m。

3.当脚手架搭设高度超过60m时，应进行设计计算，采用分段搭设方法进行。其设计计算应经上级技术部门或总工审批。

（二）架体基础

1.立杆基础应平整夯实。

（1）搭设高度在25m以下时，原土夯实，其上垫5cm厚木板。

（2）搭设高度在25~45m时，原土夯实，其上铺15cm厚道渣夯实，再铺木板或槽钢。

（3）搭设高度超过45m时，应对基础进行设计计算确定。

2.底步门架下端纵横设置扫地杆，用于调整和减少门架的不均匀沉降。

（三）架体稳定

1.门架的内外侧均应设交叉支撑，其尺寸应与门架间距相匹配，并与门架立杆锁牢。

（1）连墙件的设置：架高45m以下时，垂直≤6m，每两层设一处，水平≤8m；架高45~60m，垂直≤4m（每层设一处），水平≤6m，并应符合规范规定。

（2）水平架的设置要求：架高45m以下时，每两步门架设置一道；架高45~60m时，水平架应每步门架设置一道。（当采用挂扣式脚手板时，可不设置水平架）。

2.连墙件的设置应按规定间距随脚手架搭设同步进行不得漏设。连墙件应采用刚性作法，其承载力不小于10kN，靠近门架横梁设置。脚手架转角处及一字型或非闭全的脚手架两端应增设连墙件。

3.剪刀撑设置要求：

（1）脚手架高超过20m，应在脚手架外侧每隔4步设置一道，并形成水平闭合圈。剪刀撑沿脚手架高度与脚手架同步搭设。

（2）剪刀撑宽度为4~8m，与地面夹角45°~60°。

（3）剪刀撑接长采用搭接，搭接长度应≥50cm，用两个扣件扣牢。

4.脚手架搭设与主体高度相适应，一次搭设高度不应超过最上层连墙点二步以上（或自由高度≤4m）。脚手架随搭设随校正垂直度，沿墙面纵向垂直偏差应≤H/600及500mm（H为脚手架高度）。应该严格控制首层门架的垂直度和水平度，使门架立杆在两个方向的垂直偏差均在2mm以内，顶部水平偏差控制在5mm以内。安装门架时，上下门架立杆对齐，对中偏差不应大于3mm。

（四）杆件、锁件

1.不同产品的门架与零配件不得混合使用。上下门架的组装必须设置连接棒及锁臂。加固件、剪刀撑及连墙件的安装必须与脚手架同步进行。

2.门式架内外侧均应设置交叉支撑，并与门架立杆上的锁销锁牢，由于施工要求需要拆除内侧交叉支撑时，应在门架单元上、下设置水平架，施工完毕后，立即恢复交叉支撑以保证架体稳定。

门架安装应自一端向另一端延伸，不得相间进行，搭完一部架后，应检查调整水平度及垂直度。各部件的锁臂、搭钩必须处于锁住状态。

（五）脚手板

1.作业层应连续满铺挂扣式脚手板，脚手板搭钩应与门架横梁扣紧，用滑动挡板锁牢。

2.当采用其他一般脚手板时，应将脚手板与门架横杆用铅丝绑牢，严禁出现探头板。并沿脚手架高度每步设置一道水平加固或设置水平架，加强脚手架的稳定。

（六）交底与验收

1.脚手架搭设前，施工负责人应按照施工方案的要求，结合施工现场作业条件和队伍情况，做详细交底，并确定指挥人员。

2.脚手架搭设完毕，应由施工负责人组织有关人员参加，按照施工方案和规范要求进行逐项检查验收，确认符合要求后，方可投入使用。

3.对脚手架检查验收应按规范规定进行，凡不符合规定的应立即整改，对检查结果及整改情况，应按实测数据进行记录，并由检测人员签字。
