承插型盘扣式钢管支撑架特点及搭建方式

文章来源:本站阅读量:3713次编辑人:管理员发布时间:2017/5/17 0:00:00

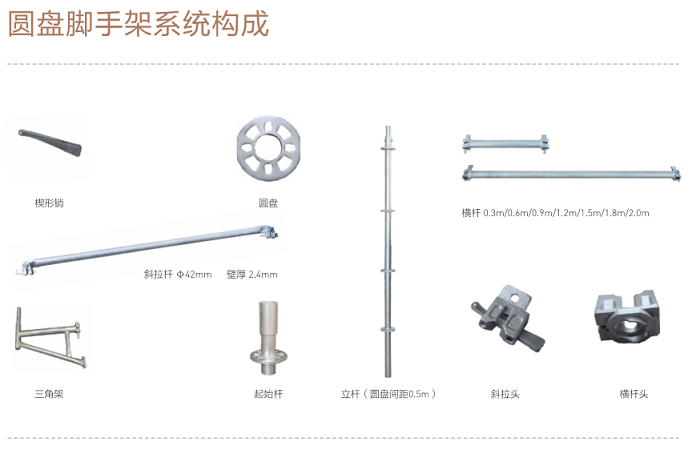

1、本体系的圆盘共有八孔，功能分明、安装简单、施工速度快，能节约大量工人安装的成本。

2、具极佳的结构强度，可与水平杆、斜拉杆、及定位杆等构件作绝佳的拼装搭配。

3、支撑构件采用高品质Q345材质，强度极高。

本体系构件为独立杆件，节约存放空间，方便整理及运输。

二、连接技术

利用插销的插销将水平杆与斜拉杆的连接头与立杆的圆盘紧密连接，可均匀分担立杆的侧压，取得高强度的垂直支撑。

安装步骤：

1.可调底座：

依支撑架配置图尺寸放样后，将「可调底座」排列至定点。

2.标准基座：

将「标准基座」的立杆套筒部位朝上套入可调底座上方，标准基座下缘需完全置入扳手受力平面的凹槽内。

3.第一层水平杆：

将水平杆头套入圆盘小孔位置使水平杆头前端抵住立杆圆管，再以插销贯穿小孔敲紧固定的。

4.立杆：

将「立杆」长端插入标准基座的套筒中。以检查孔位置查看立杆是否插至套筒底部。

注意「立杆」仅使用在第一层搭建，第二层往上皆使用「立杆」。

5.第一层斜拉杆：

将「斜拉杆」全部依顺时针或全部依逆时针方向组搭。将「斜拉杆」套入圆盘大孔位置，使斜拉杆头前端抵住立杆圆管，再以插销贯穿大孔敲紧固定的。注意：斜拉杆具有方向性，方向相反即无法搭建。
